Установка РДУ «КРОС-3» предназначена для исследования и контроля материалов и изделий методами рентгеноструктурного анализа посредством обратной съемки, которая осуществляет регистрацию дифракционных отражений с большими брэгговскими углами. Установка РДУ «КРОС-3» применяется в различных областях техники для решения самых разнообразных задач, например, таких как оценка величины остаточных напряжений и так далее. Объекты её исследования – это  монокристальные и поликристаллические образцы из разнообразных материалов.

Установка РДУ «КРОС-3» эффективна при контроле методом Лауэ кристаллографической ориентировки монокристальных литьевых изделий из жаропрочных никелевых сплавов при производстве лопаток газотурбинных двигателей. Она позволяет выполнять следующие измерения и действия, предусмотренные требованиями контроля лопаток:

1. Отбраковывать затравки,  превышающие по КГО заданный   норматив.
2. Определять аксиальную и азимутальную ориентировку затравок.
3. Производить азимутальное ориентирование затравок для изготовления лопаток с заданной азимутальной ориентировкой.
4. Производить подготовку стержней, предназначенных для изготовления из них затравок, к ориентированной резке.
5. Определять аксиальную и азимутальную ориентировку конусов.
6. Определять разориентировку фрагментов (зерен) в лопатках и ориентировку этих фрагментов относительно важных направлений лопатки.
7. Установить положение оси лопатки в стереографическом треугольнике.

Установка РДУ «КРОС-3» включает:

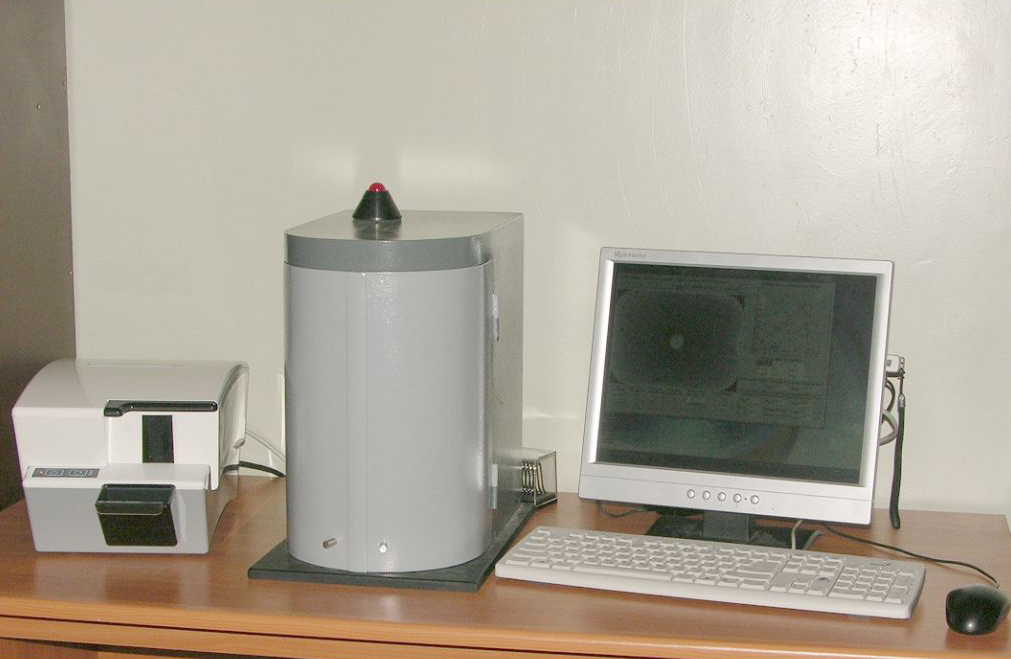

1. Оперативный блок, заключенный в каркас, выполняющий функции радиационного экрана, внутри которого размещены источник рентгеновских лучей; двумерный регистратор дифракционной картины (детектор) и координатный столик для сменных держателей образцов или изделий различной формы и размеров;
2. Вне оперативного блока находится блок управления источником рентгеновских лучей и лазерный считыватель, с помощью которого зафиксированная на регистраторе дифракционная картина передается в компьютер для обработки;
3. Для обработки рентгенограмм и эпиграмм, снятых от монокристаллов, создан комплект оригинальных программ.

Установка РДУ «КРОС-3» является малогабаритным, настольным или переносным, радиационно-безопасным изделием.

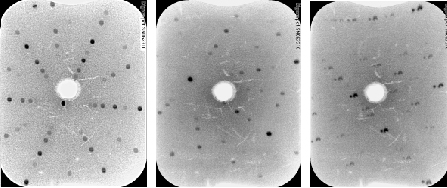

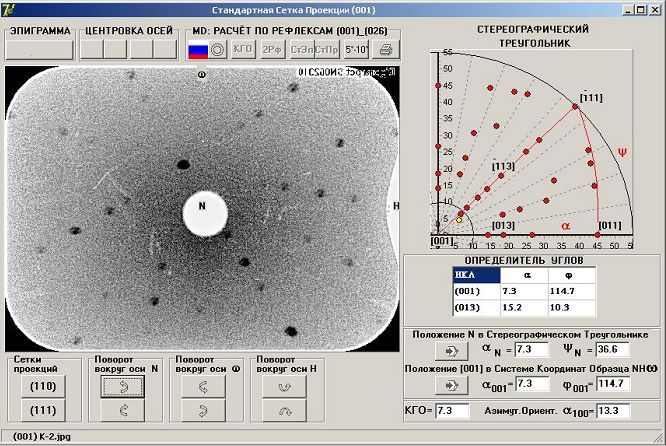

Примеры эпиграмм, снятых на установке РДУ «КРОС-3», от монокристаллов алюминия и жаропрочного никелевого сплава, а также внешний вид рабочего планшета для обработки эпиграмм приведены ниже.

Технические характеристики РДУ «КРОС-3»

Состав изделия:

1. Оперативный блок, радиационный экран;
2. Блок управления;
3. Лазерный считыватель;
4. Персональный компьютер;
5. Источник рентгеновских лучей: Рентгеновская трубка БСВ3З (мощность 150 вт);
6. Материал анода применяемых трубок БСВЗЗ: W, Мо, Сu, Со, Fe, Cr, V, Ti.
7. Двумерный регистратор: Экран с памятью (фотостимулируемый люминофор) многоразового использования (до 10 тыс. снимков).
8. Расстояние образец-регистратор регулируемое в пределах 0 - 200 мм

Установка РДУ «КРОС-3» является радиационно-безопасным изделием

Производитель гарантирует работоспособность установки и ее бесплатное гарантийное обслуживание в течение 12 месяцев, осуществляет авторское сопровождение и контроль, а также при необходимости обучение персонала Заказчика. Производитель готов оказывать помощь в разработке или разрабатывает по желанию Заказчика необходимые ему методики контроля материалов.
